Вся правда о металлопластиковой трубе Herz

металлополимерная труба Герц в бухте Металлопластиковая труба Герц Металлополимерная труба цветная Металлопластиковая труба Герц

Металлопластиковая труба Герц-PE-RT предназначена для внутренних инженерных сетей и напольного отопления.
Металлопластиковая труба Герц абсолютно газонепроницаемая, не пропускает кислород и водяной пар в систему.

металлопластиковая труба

Максимальная рабочая температура 95°С / 6 атм.
В случае повышения температуры до 110°С (макс, на 100 ч.)(Относительно к общему сроку службы трубы)
макс, рабочее давление 10 атм. / 60°С
Внутренняя поверхностная шероховатость 0,007 мм
теплопроводимость 0,5в/м.К

Размер трубы мм

вес      г/м

емкость воды
л/м

длина трубы м

вес кг

длина штанги м

вес
кг

14x2,0

111

0,075

200

22,20





16x2,0

12?

0,113

200

25,80

5 (24x5)

15,60

18x2,0

152

0,154

200

30,40

5 (24x5)

18,24

20x2,0

175

0,201

100

17,50

5 (24x5)

21,20

20x2,5

202

0,172

100

20,20

5 (24x5)

24,24

26x3,0

296

0,307

50

14,80

5 (24x5)

35,52

32x3,0

365

0,523





5(10x5)

18,30

40x3,5

510

0,845





5(10x5)

25,50

50x4,0



1,385





5



63x4,5



2,290





5

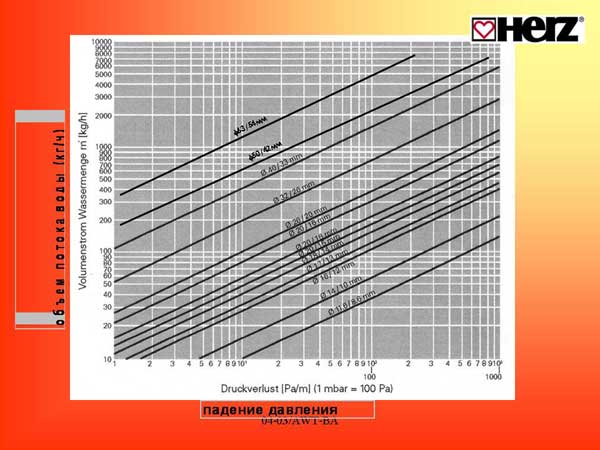

характеристика металлопластиковой трубы

Характеристики старения металлопластиковых труб и фитингов для холодного и горячего водоснабжения

У металлополимерной трубы с относительно толстым алюминиевым слоем   стойкость внутреннего давления в первую очередь определяется прочностью алюминия. Металлополимерная труба состоит из нескольких слоев материала, показатели каждого из которых влияют на общую характеристику старения трубы. Применяется для монтажа систем отопления и водоснабжения в классах применения 1, 2, 4 и 5 соответственно ISO 10508 для пластиковой и металлополимерной трубы (ОNORM В 5157)

Класс применения

То

пример употребления



°С

годы



1

60

49

отопление 60°С

2

70

49

отопление 70°С

4

40

20

напольное отопление



60

25

низкая температура

5

60

25

горячая вода



so

10

отопительный прибор

Радиус изгиба



С пружиной для гибки

без пружины для гибки

14*2,0-20*2,5

5*

10*

26 * 3,0

130 мм

-

32 * 3,0

160 мм

-

40 * 3,5

200 мм

_

Минимальная температура обработки >0°С

Термическое изменение длины трубы

Учёт термически обусловленного изменения длины металлопластиковой трубы

металлопластиковые трубы в бетонеТрубы в бетоне или в бесшовном полу
По причине относительно малого расширения при прямой прокладке труб нет необходимости в компенсации. Благодаря пластичности металлополимерной трубы изменения длины трубы останавливаются стенкой трубы.

Трубы в изоляционном слою пола
Так как металлополимерные трубы в изоляционном слою могут двигаться без сопротивления, то должно учитываться предполагаемое изменение длины.
Изменения направления труб под прямым углом должны делаться с учётом изменения длины в области изгиба.

металлопластиковая труба под штукатуркойПроводка трубы под штукатуркой
Под штукатуркой проложенные трубы должны быть снабжены покрытием, которое могло бы воспринять ожидаемое изменение длины.







Проводка трубы на поверхности
При свободной прокладке труб изменение длины должно учитываться в зависимости от расположения коленного изгиба или изгиба трубы на 180° в соединении опорной точки со скользящей опорой.

металлопластиковая труба на поверхности

данные по коленному изгибу металлопластиковой трубы

Расстояние между зажимами трубы в прокладке труб

Свободно проложенные трубы облагают стабильной формой и не нуждаются в вспомогательных средствах, как например несущее кольцо, защитная труба и т.п.

размер (мм)

интервал В

размер (мм)

интервал В

14

1

32

2

16

1

40

2

20

1

50

2,5

26

1,5

63

2,5

Допуск к эксплуатации
SKZ - испытательные директивы HR 3.16
(южногерманский центр искусственных материалов,Вюрцбург)
DVGW - W 534 допуск к эксплуатации
BGA KTW - сертификат
OVGW - подготовительный допуск
FW- Вена - подготовительный допуск

Осторожно, подделка!!!

Некоторое время назад на российском строительном рынке появилась металлополимерная труба под маркой «HERZ», произведенная в Китае. Данная труба не имеет ничего общего с трубой Herz Pipefix PE-RT/AL/PE-HD, которая производится в Германии и имеет сертификаты соответствия, как в РФ, так и в Европе.
труба Герц и подделка
Обратите внимание:
1. Компания «HERZ Armaturen» не имеет предприятий в Китае.
2. Компания «HERZ Armaturen» не производит на территории Китая металлополимерные трубы.
3. Металлополимерная труба Herz Pipefix PE-RT/AL/PE-HD изготовлена со сваркой алюминиевого слоя в стык, что обеспечивает равномерную толщину трубы по всей длине, в отличие от китайской, где сварка алюминиевого слоя производится внахлест.
4. Компания «HERZ Armaturen» не может рекомендовать фитинги ГЕРЦ для использования с металлополимерной трубой, выпущенной в Китае, т.к. не может гарантировать герметичность соединений.
5. Гарантийный срок службы металлопластиковой трубы ГЕРЦ 50 лет, при условии использования фитингов ГЕРЦ.
6. Компания «HERZ Armaturen» не несет ответственности по использованию поддельной трубы китайского производства и претензий по эксплуатации не принимает.
